Le plaisir de souder : Comment commencer ?

Publié le 28 Nov, 2018

Devenir un maître de la force de fusion, de flexion et d’adhérence de la soudure peut vous aider à construire votre propre électronique ou si vous avez besoin d’obtenir de l’aide de la part d’un professionnel , vous pouvez effectuer une demande de devis directement sur Wedo.lu afin de recevoir automatiquement plusieurs devis de la part des entreprises qualifiées.

1. Les bases

Pour les amateurs qui veulent développer leur propre électronique à partir de zéro, il y a un moment dans chaque projet où deux surfaces métalliques doivent fusionner. Le matériau qui passe d’un solide flexible à un liquide et qui revient à un solide en quelques secondes est l’adhésif métallique magique qui rend possible la soudure. La soudure peut aussi être un désordre frustrant. Pour des raisons esthétiques et fonctionnelles, vous voudrez apprendre à l’utiliser proprement et correctement, car une soudure négligée signifie que votre projet risque de ne pas fonctionner.

La meilleure soudure pour l’électronique est 60 pour cent d’étain et 40 pour cent de plomb rempli de colophane, une sécrétion de pin qui ralentit l’oxydation pour favoriser l’écoulement du métal.

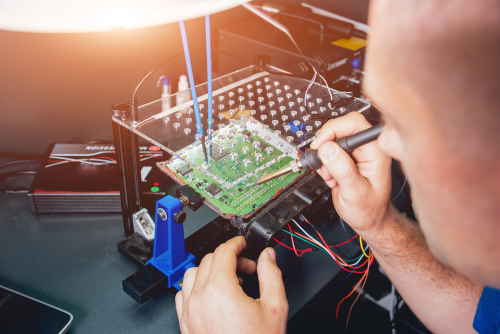

2. Les matériaux

Les circuits imprimés (PCB) connectent les composants électroniques (condensateurs, résistances, LEDs, microcontrôleurs, prises de courant, etc… ). La soudure donne à ces composants des butées structurelles et électriques, appelées patins, aux endroits où ils sont montés. Il est important que ces surfaces commencent à être propres, alors essuyez la planche avec une brosse à récurer non abrasive.

3. Raccordements des composants

Les fils qui dépassent des composants sont appelés fils. Certaines pièces, comme les microcontrôleurs, ont des fils rigides qui se trouvent linéairement avec les pastilles sur le circuit imprimé, tandis que d’autres, comme les résistances, ont des fils plus longs qui se plient. Certaines parties ont une ligne, d’autres deux, d’autres 28 ou plus.

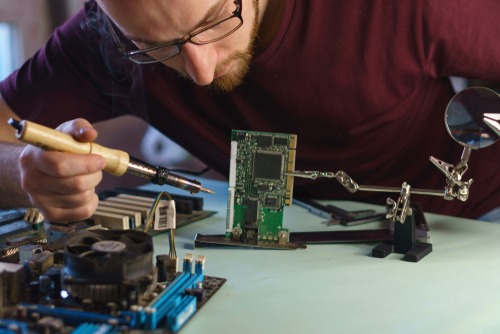

4. Ajouter des composants à la carte

Pour connecter un composant à la carte, faites glisser ses fils à travers les trous des patins – un seul fil entre dans chaque patin – et pliez-les d’environ 45 degrés pour éviter que le composant ne tombe. Ensuite, tenez le fer à souder comme un crayon et pressez-le contre le tampon pendant 1 seconde. Poussez ensuite environ 1 à 3 mm de soudure entre le plomb et le tampon, où il fond contre les composants chauffés. Tenez l’extrémité pendant une seconde ou deux autres pour permettre à la soudure de couler autour du plomb. Il est important de chauffer les composants eux-mêmes, et non la soudure directement, ce qui peut causer une connexion froide ; les composants qui ne sont pas assez chauds ne se connectent pas correctement à la soudure.

Essayez de ne pas laisser le métal couler sur vos mains – non seulement la soudure est chaude, mais le plomb est toxique. Lavez-vous les mains après la soudure pour éviter de laisser des résidus sur votre peau.

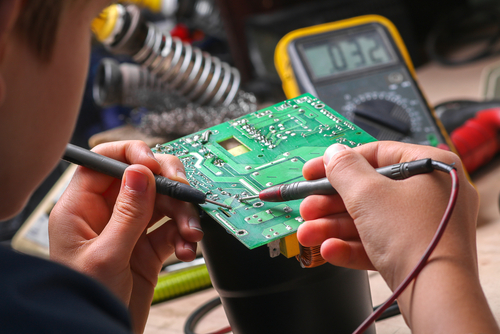

5. Vérifier les connexions

Une connexion parfaite ressemble à une petite bosse et couvre complètement le coussin. Si une partie du tampon est encore exposée ou si la connexion est plate, vous n’avez pas utilisé suffisamment de soudure et une connexion incomplète peut se produire. La solution est facile à ajouter plus de soudure, mais pas trop, cela pourrait créer un court circuit et acheminer le courant dans le mauvais sens.

6. Ajuster la ligne

La dernière étape consiste à rogner les lignes. S’ils restent trop longtemps, ils peuvent se plier et se toucher, ce qui peut entraîner un court-circuit. Utilisez un coupe-fil pour couper chaque fil juste au-dessus de la pile de soudure. Accrochez-vous à l’extrémité de la ligne pour vous assurer que vous n’avez pas de fil volant dans l’œil.

7. Câble de raccordement avec câble

La soudure est également idéale pour la fixation des fils. Ajuster la section du conducteur aux repères d’un racleur et enlever environ 3 mm de l’isolant de son extrémité.

8. Revêtement des extrémités

Chauffez les fils exposés avec le fer à souder et enduisez les extrémités d’une fine couche de soudure pour vous assurer que les fils forment une connexion correcte. Connectez ensuite les fils en pressant le piston contre les deux bouts de fil et en les faisant fondre ensemble. Une fois que la soudure a fondu, retirez le fer à souder et maintenez les fils jusqu’à ce que le métal ait refroidi. Alors, c’est fini.

9. Nettoyage de la pointe

Comme un fer à souder chauffe jusqu’à environ 200 degrés, la panne s’oxyde rapidement et produit de la rouille de soudure, ce qui bloque le flux de chaleur. Avant de souder un joint, utilisez une éponge humide pour nettoyer la pointe du fer à souder (elle est propre si elle brille) pour enlever les dépôts.
